概述

在网络运维工作中，经常遇到由于外网带宽超出，导致上网速度慢，没有监控系统时，遇到问题只能一摸黑，无法快速直观的定位问题。

过程

获取oid

根据官方查询，有以下4个OID可以查询到接口流量信息，其中含HC的对象数据位数为62位，不含HC的对象为32位。32位计数最大值约为 42.9亿（2^32 - 1）。在千兆网络中，仅需约34秒就会计满并归零（翻转）。如果采集周期大于这个时间，就会漏掉翻转数据，导致流量计算严重错误，而64位最大值约为 1.84×10^19（2^64 - 1）。在千兆网络中，需要数百年才会翻转。即使万兆网络，也需要数百年，因此基本不存在翻转问题，数据绝对准确。因此在能够使用HC对象的情况下，优先使用HC对象。

对象名称	OID	对象含义	MIB文件
ifInOctets	1.3.6.1.2.1.2.2.1.10	该接口入方向通过的总字节数，包括分桢的数据。在管理系统的重新初始化和ifCounterDiscontinuityTime项指定的时间内，该节点的值将出现不连续的情况。	IF-MIB
ifOutOctets	1.3.6.1.2.1.2.2.1.16	该接口出方向通过的总字节数，包括分桢的数据。在管理系统的重新初始化和ifCounterDiscontinuityTime项指定的时间内，该节点的值将出现不连续的情况。	IF-MIB
ifHCInOctets	1.3.6.1.2.1.31.1.1.1.6	接口上接收到的字节总数，包括成帧的字符。该节点有64 bit，是ifInOctets的扩充。当管理系统重新初始化或其他一些时间，该计数器的取值可能出现不连续，这也可以通过观察ifCounterDiscontinuityTime的值了解。	IF-MIB
ifHCOutOctets	1.3.6.1.2.1.31.1.1.1.10	接口发送的字节总数，包括成帧字符。该节点是ifOutOctets的扩充，有64 bit。当管理系统重新初始化或其他一些时间，该计数器的取值可能出现不连续，这也可以通过观察ifCounterDiscontinuityTime的值了解。	IF-MIB

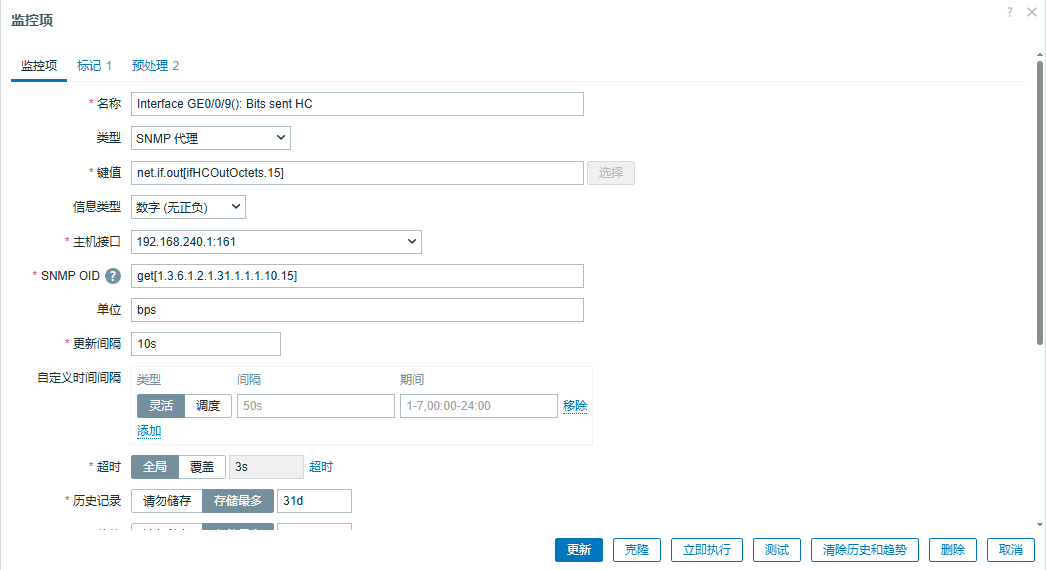

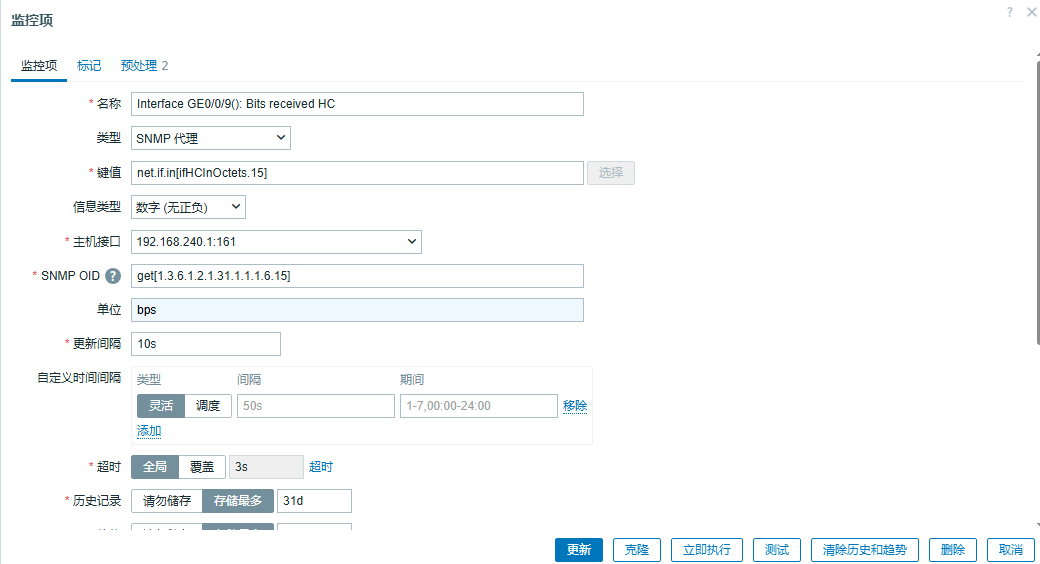

创建监控项

获取监控端口所对应的index值，用于确认端口最终oid。

对象名称	OID	对象含义	MIB文件
ifName	1.3.6.1.2.1.31.1.1.1.1	由本地设备分配的接口名。该接口名可以通过设备终端命令行输入。该值可能是一个文本形式的名字，如“le0”，也可能是一个简单的端口号，如“1”。这取决于设备上对接口名的定义。如果ifTable中的几条记录共同描述一个接口，那么这几条记录中的ifName的节点值是相同的。注意：如果代理响应的是SNMP关于其他设备接口的查询，那么该节点的值是代理设备的本地名。如果代理设备没有本地名或者这个节点不可用，该节点没有值。	IF-MIB

在zabbix服务器上，通过snmpwalk获取

[root@localhost ~]# snmpwalk -Cc -v 2c -c xiaola.local 192.168.241.1 1.3.6.1.2.1.31.1.1.1.1
IF-MIB::ifName.1 = STRING: NULL0
IF-MIB::ifName.2 = STRING: InLoopBack0
IF-MIB::ifName.3 = STRING: Virtual-if0
IF-MIB::ifName.4 = STRING: 10GE0/0/0
IF-MIB::ifName.5 = STRING: 10GE0/0/1
IF-MIB::ifName.6 = STRING: GE0/0/0
IF-MIB::ifName.7 = STRING: GE0/0/1
IF-MIB::ifName.8 = STRING: GE0/0/2
IF-MIB::ifName.9 = STRING: GE0/0/3
IF-MIB::ifName.10 = STRING: GE0/0/4
IF-MIB::ifName.11 = STRING: GE0/0/5
IF-MIB::ifName.12 = STRING: GE0/0/6
IF-MIB::ifName.13 = STRING: GE0/0/7
IF-MIB::ifName.14 = STRING: GE0/0/8
IF-MIB::ifName.15 = STRING: GE0/0/9
IF-MIB::ifName.16 = STRING: Vlanif1

通过以上信息，可以得到G0/0/9口对应的索引值为15，也就可以得到具体的9口的ifHCInOctets、ifHCOutOctets对应的最终oid为以下
ifHCInOctets

1.3.6.1.2.1.31.1.1.1.6.15

ifHCOutOctets

1.3.6.1.2.1.31.1.1.1.10.15

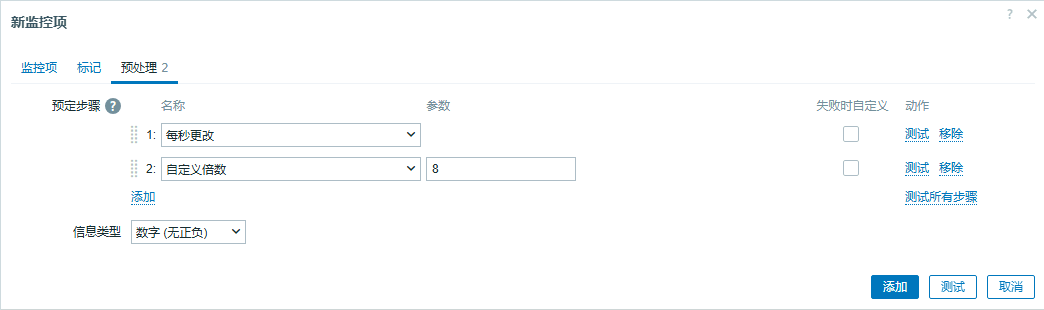

创建预处理
“每秒更改”：(当前采集到的值 - 上一次采集到的值) ÷ (当前采集时间 - 上一次采集时间)
“自定义倍数”：对采集到的原始数据进行单位换算，具体来说，就是将 SNMP 设备上报的字节（Bytes） 数据，转换成监控中常用的比特（Bits）。

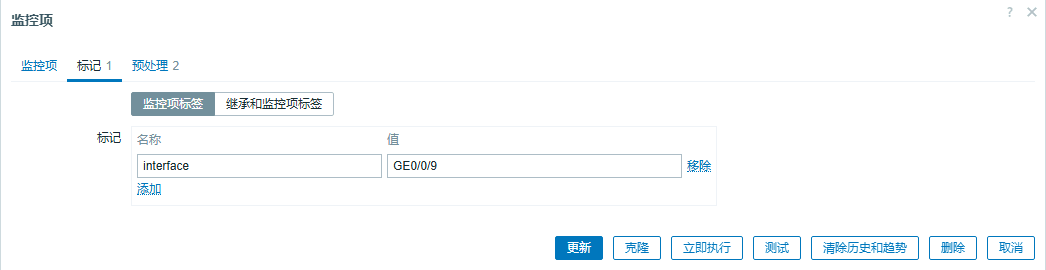

设置标记
interface标记为GE0/0/9可以将端口进行按标记汇总。

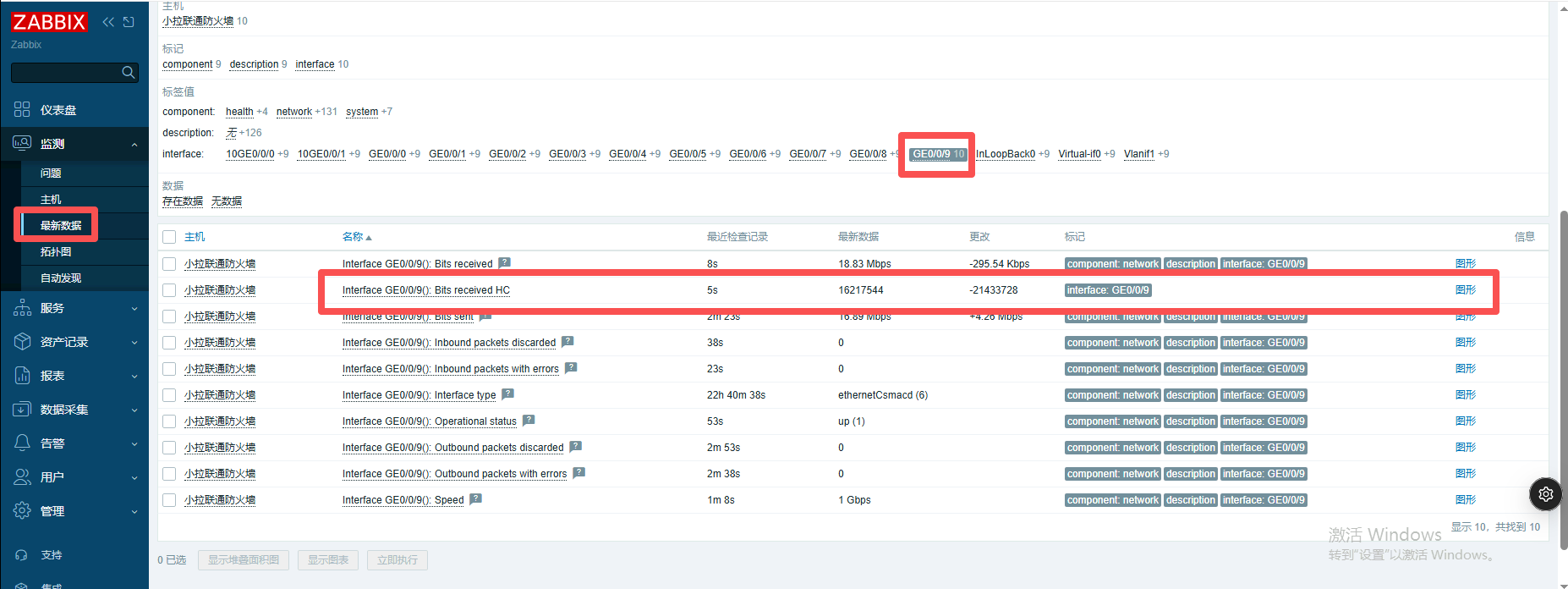

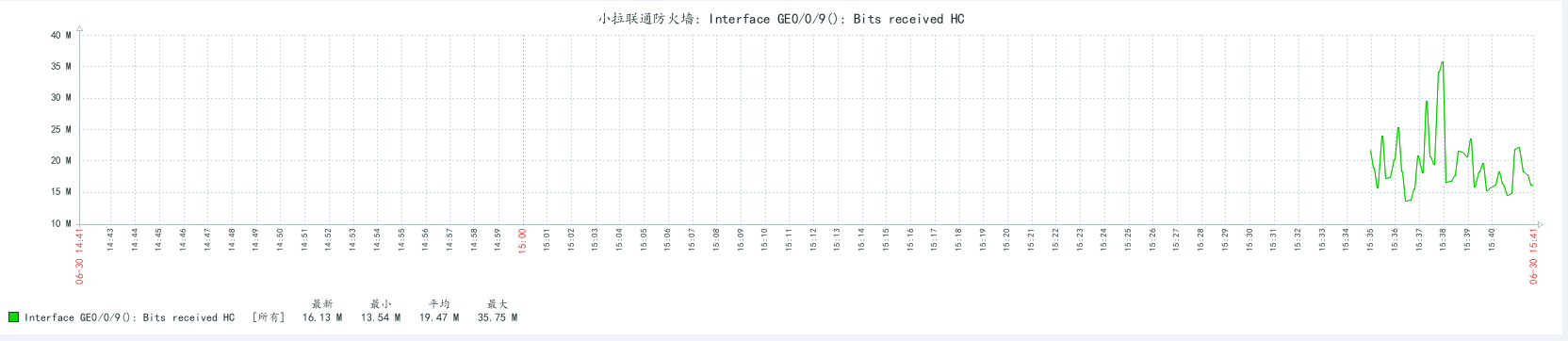

在最新数据中，可以看到具体的数值
